項目の説明

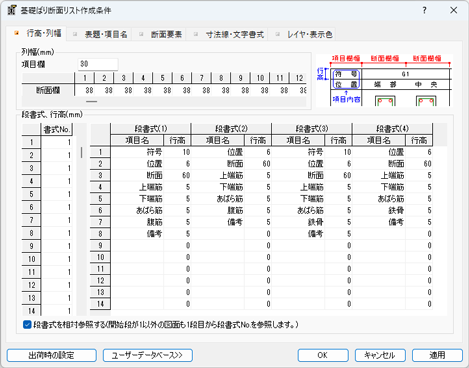

〔行高・列幅〕タブ
項目欄幅、断面欄幅、高さなどを設定します。
| 項目 | 説 明 | 初期値 |
|---|---|---|
| 列幅（㎜） | ||
| 項目欄 | 項目欄、断面欄の幅を入力します。断面欄の幅は列ごとに入力することができます。 |
30 |
| 断面欄 | 38 | |
| 段書式、行高（㎜） | ||
| 書式No. | 各段に対応する書式番号を入力します。 各書式番号の内容は、「段書式(1)～(4)」で設定します。 番号の入力欄をダブルクリックするとプルダウンリストを表示し、選択することができます。 |
すべての行：1 |
| 段書式(1)～(4) | 書式は4つまで定義することができます。 各段に出力する項目および行の高さを入力します。 項目名の入力欄をダブルクリックするとプルダウンリストを表示し、選択することができます。  |
補足4.参照 |
| 段書式を相対参照する | 図面レイアウトの開始段が１以外の場合に段書式の参照方法を指定します。 相対参照する場合はチェックボックスをオンにします。 参照しない場合は、チェックをはずします。 例えば、図面レイアウトの開始段が10段目からの場合、「参照しない」とすると段書式No.は10段目から参照されます。 「参照する」とした場合は、段書式No.は1段目から参照されます。 |
参照する |

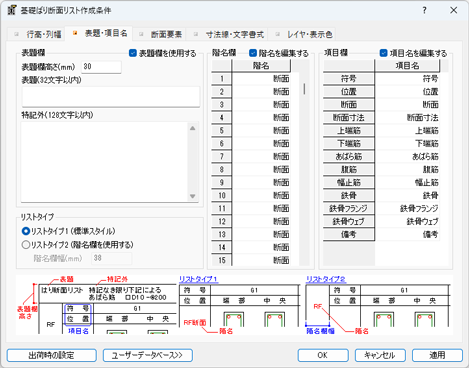

〔表題・項目名〕タブ
表題欄、特記外などのコメントや階名などを表示する場合に設定します。
| 項目 | 説 明 | 初期値 |
|---|---|---|
| 表題欄 | ||
| 表題欄を使用する | 表題欄を使用する場合はチェックボックスをオンにし、
表題欄高さ、表題、特記外を入力します。 表題欄高さには表題、特記外を表示する幅を入力します。 表題は32文字以内、特記外は128文字以内で入力します。  |
使用しない |
| 表題欄高さ（㎜） | 30 | |
| 表題 | ||
| 特記外 | ||
| リストタイプ | ||

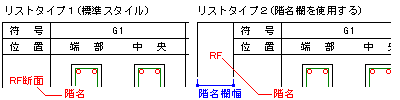

| リストタイプ | ｢リストタイプ1(標準スタイル)｣、｢リストタイプ2(階名欄を使用する)｣のいずれか 階名欄を表示する場合は「リストタイプ2(階名欄を使用する)」を選択します。 リストタイプ、階名欄幅、階名については以下のようになります。  |
リストタイプ1 (標準スタイル) |
| 階名欄幅（㎜） | ｢リストタイプ2(階名欄を使用する)｣を選択した場合に、幅を入力します。 | 38 |
| 階名欄 | ||
| 階名を編集する | 階名を編集する場合はチェックボックスをオンにします。 階名を変更する場合は、変更する項目にカーソルを合わせダブルクリックし、 16文字以内で入力します。 階名を編集した場合は、｢リストタイプ1(標準スタイル)｣では項目欄の断面の部分に階名を表示します。 ｢リストタイプ2(階名欄を使用する)｣では階名欄に階名を表示します。 |
編集しない |
| 階名 | 断面 | |
| 項目欄 | ||
| 項目名を編集する | 項目名を編集する場合はチェックボックスをオンにします。 項目名を変更する場合は、変更する項目にカーソルを合わせダブルクリックし、 16文字以内で入力します。 項目名は、｢リストタイプ1(標準スタイル)｣、｢リストタイプ2(階名欄を使用する)｣のどちらでも表示します。 |
編集しない |
| 項目名 | 構造モデラー+ 断面リストの 項目名 | |

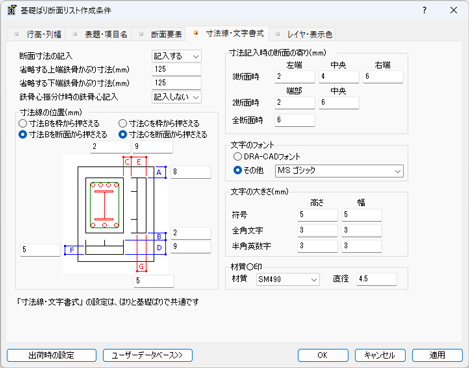

〔寸法線・文字書式〕タブ
寸法線の条件や位置、文字のフォントや大きさを設定します。はりと基礎ばりで共通の設定です（項目の説明については、[はり断面リスト作成条件]の〔寸法線・文字書式〕タブを参照）。

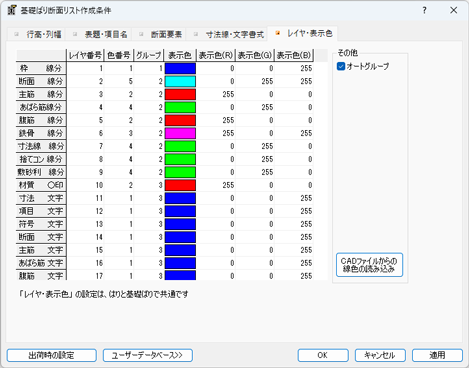

〔レイヤ・表示色〕タブ
線分や文字のCAD出力時のレイヤ、断面リストプレビュー上での表示色を設定します。はりと基礎ばりで共通の設定です（項目の説明については、[はり断面リスト作成条件]の〔レイヤ・表示色〕タブを参照）。
補 足
[出荷時の設定]ボタンをクリックすると、表示しているタブの各項目が初期値に戻ります。
[ユーザーデータベース]ボタンをクリックすると、登録済みのユーザーデータベースの呼び出し、 または新規・追加登録を行うことができます (詳細については、 ｢２ユーザーデータベースの呼出（個別）｣、 ｢１ユーザーデータベースの登録（個別）｣を参照してください)。
[適用]ボタンをクリックすると、設定している作成条件が断面リストプレビューに反映され、確認することができます。
- 段書式の項目名、行高の初期値は下表を参照してください。
表1 段書式の項目名、行高の初期値
段書式1 段書式2 段書式3 段書式4 項目名 行高 項目名 行高 項目名 行高 項目名 行高 1 符号 10 位置 6 符号 10 位置 6 2 位置 6 断面 60 位置 6 断面 60 3 断面 60 上端筋 5 断面 60 上端筋 5 4 上端筋 5 下端筋 5 上端筋 5 下端筋 5 5 下端筋 5 あばら筋 5 下端筋 5 あばら筋 5 6 あばら筋 5 腹筋 5 あばら筋 5 鉄骨 5 7 腹筋 5 備考 5 鉄骨 5 備考 5 8 備考 5 備考 5
